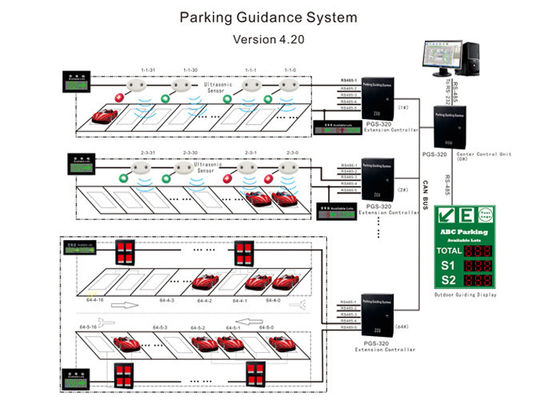

Система наведения места для стоянки

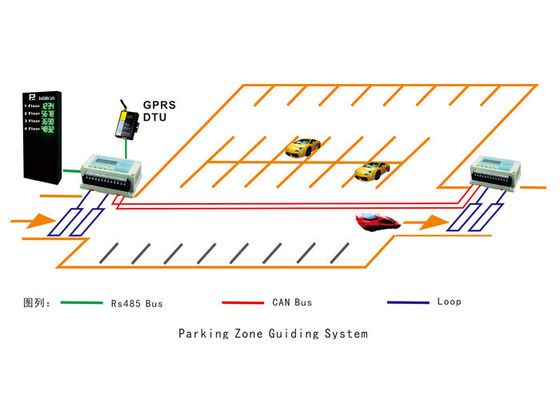

СЕРИЯ PGS – система наведения места для стоянки

КОМПОНЕНТЫ

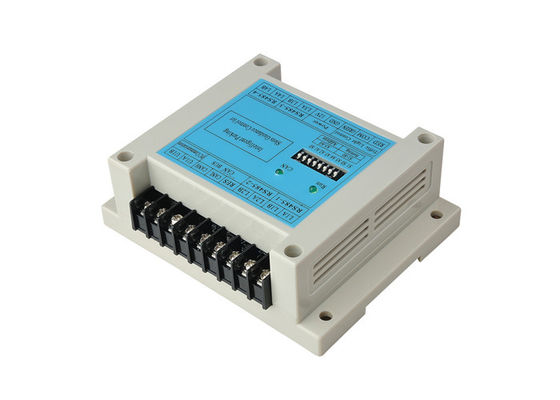

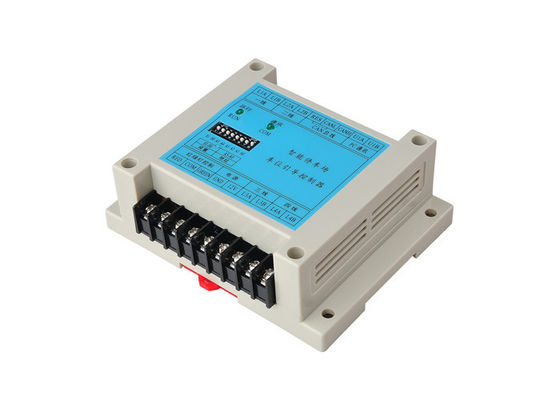

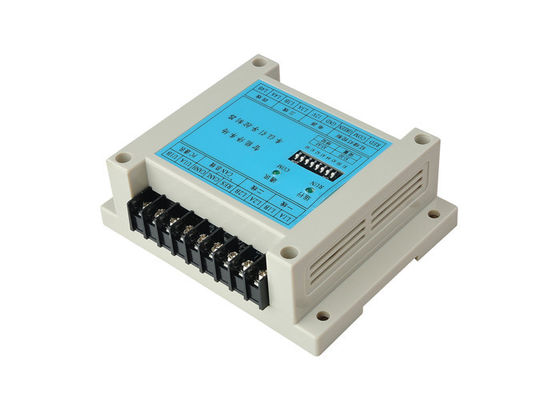

1 регулятор PGS

Технические параметры

• Электропитание: DC12V/1A
• МОЖЕТ сеть шины может быть в до 3000 метров
• 58 установленных зон и 62 выдвижения могут быть управляемым хозяином by1
• 32 места для стоянки и дисплей стоянкы автомобилей 8pcs направляя могут управленный каждой шиной RS485
• Автономные показатели можно хранить до 60 дней

Главным образом характеристики

• Промышленный микропроцессор РУКОЯТКИ ранга 32bits
• Врезанная в реальном масштабе времени операционная система (RTOS)
• МОЖЕТ сеть шины
• Интегрирующ 5 линий высокоскоростное реальное время RS-485 везут порт на автобусе
• Автономную работу, можно отрезать от компьютера и работы независимо
• Данные по мест для стоянки собраны и выданы в реальное временя
• Модуль GPRS-DTU можно соединиться к блоку центрального поста управления (CCU)

Установка и установка

1. Установка

Положите кабели и установите согласно схеме конструкции; аранжируйте план разумно, сподручная установка. В установке, пожалуйста обратите больше внимания, котор соответствуют сопротивление шины ЧОНСЕРВНОЙ БАНКЫ и шины RS485. Уже включая ЧОНСЕРВНУЮ БАНКУ шина соответствовала сопротивлению (120 омам), потребности потребителя как раз закоротить 2 CANL самых длинних регулятора и RES внутри МОЖЕТ сеть шины. Соответствуют, котор

сопротивление (180 омов) соединено к каждой линии шине RS-485 контролируемой регулятором PGS-320 с параллельным режимом. В вашей пользе, как раз нужно одно сопротивление (180 омов) соединитесь к экрану СИД или самому длиннему детектору в шине.

2. Терминальная установка

Печать PGS-320 диаграммы 1 Silk

Глубокий переключатель диаграммы 2

Как диаграмма 2, весь глубокий переключатель в дне стержень 0# сосчитанный как центр данных acquiescently. Для A5-A0, высок-заказа в переднем и младшем внутри позади, S1 и S0 заранее поставленный переключатель.

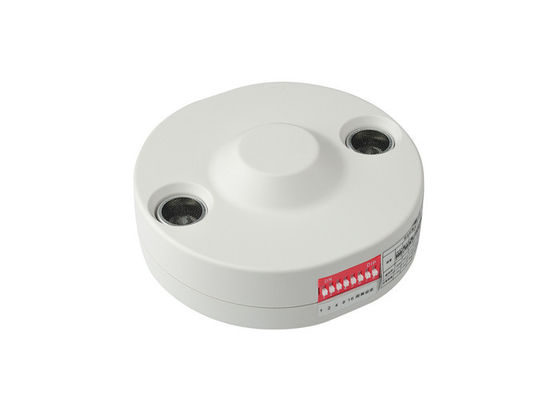

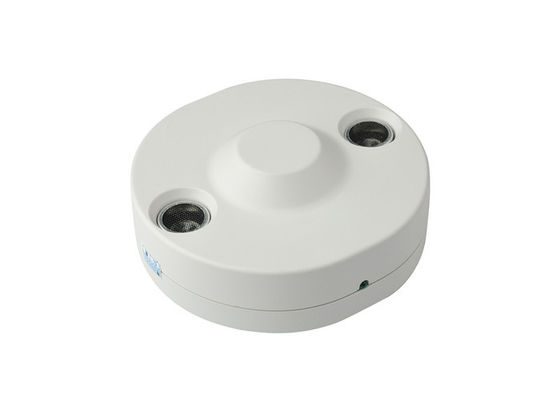

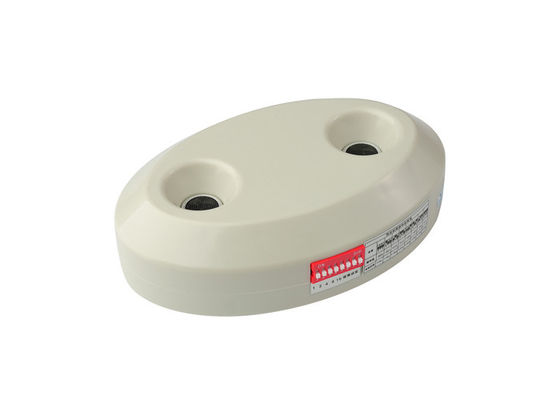

Ультразвуковой датчик 2

Технические параметры

• Рабочий потенциал: DC12V/24V, максимальное не over26V
• Работая temp: -20℃ к  50℃
• Temp хранения.: - 40℃ к  85℃
• Работая относительная влажность: 30%-90% 
• Используемое состояние: установленный на верхнюю часть космоса стоянкы автомобилей (ряда 1.0m to3.5m)

Главным образом характеристики

• Конструкция промышленного стандарта, приспосабливается к всем видам плохой окружающей среды; 
• Для обнаружения реального времени космического корабля места для стоянки; 
• Используйте шину связи RS485, максимальную смогите соединить датчик 32 ПК ультразвуковой;
• Не смогите соединить регулятор для работы независимой.

Установка

НЕТ.	Положения распределителя карточки работая	Выход зуммера	Выход порта
1	Возврат	Последовательное кольцо «toot toot»	Нет
2	Карточка отсутсвия (смогите распределить карточку)	Кольцо «toot» интервала	Низкий
3	Карточка варенья (не смогите распределить карточку)	Кольцо «toot интервала toot»	Ошибка
4	Ошибка дополнительного времени (не смогите распределить карточку)	Кольцо «toot интервала, toot, toot»
5	Пакгауз вполне (смогите распределить карточку)	Кольцо «toot интервала, toot, toot, toot»
6	Пустой	Кольцо «toot интервала, toot, toot, toot, toot»	Низкий
НЕТ.	Положения распределителя карточки работая	Выход зуммера	Выход порта
1	Возврат	Последовательное кольцо «toot toot»	Нет
2	Карточка отсутсвия (смогите распределить карточку)	Кольцо «toot» интервала	Низкий
3	Карточка варенья (не смогите распределить карточку)	Кольцо «toot интервала toot»	Ошибка
4	Ошибка дополнительного времени (не смогите распределить карточку)	Кольцо «toot интервала, toot, toot»
5	Пакгауз вполне (смогите распределить карточку)	Кольцо «toot интервала, toot, toot, toot»
6	Пустой	Кольцо «toot интервала, toot, toot, toot, toot»	Низкий
